6500W 大功率超声波线束焊接机，以高频超声振动实现金属线束固态焊接，全程无焊锡、无高温、无污染，专为大线径、高负载、大批量、高一致性与高可靠性线束生产设计。

一、核心工作原理

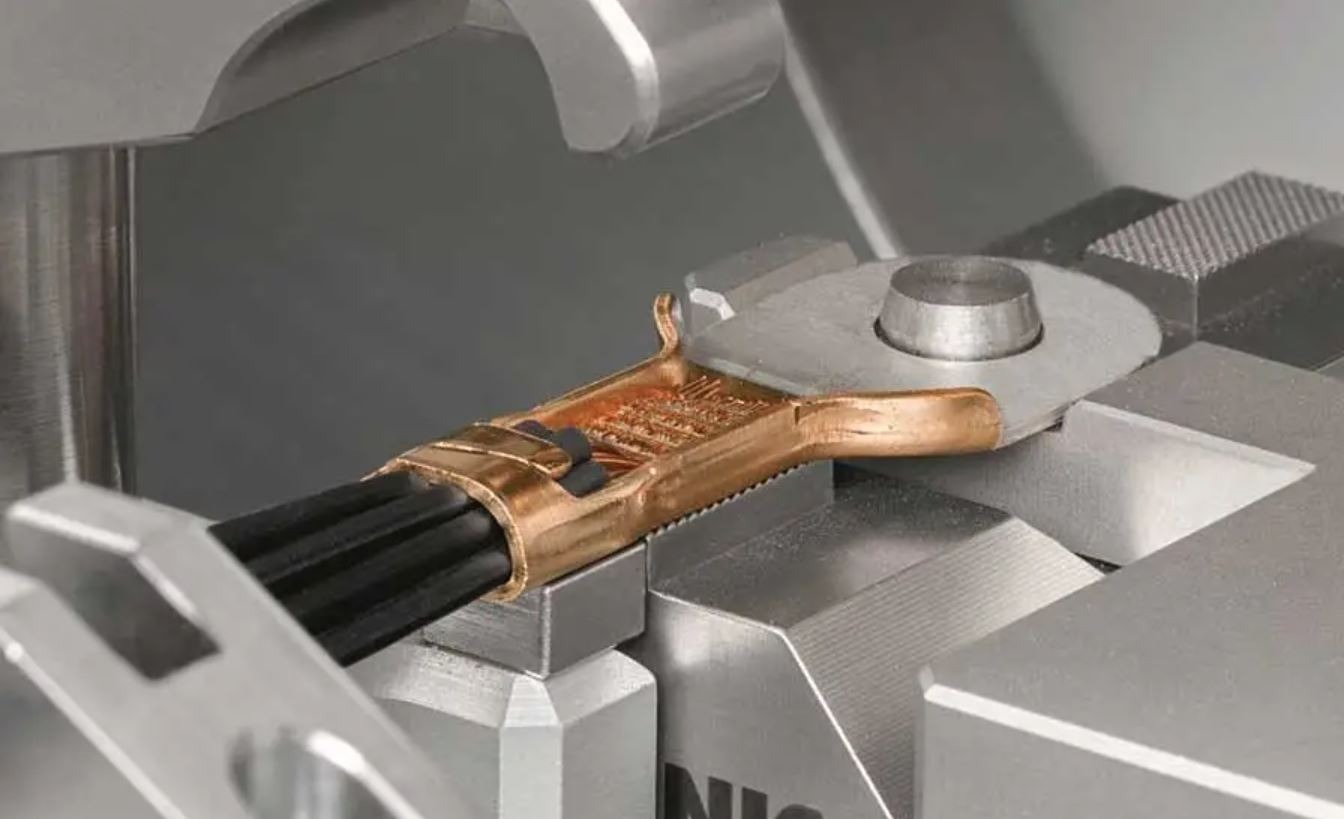

将高频电能经大功率换能器转换为高频机械振动；振动通过6500W 级焊头与变幅杆传递至线束接触面，界面摩擦生热破除氧化膜，在精准压力下完成固态金属键合，不熔化母材，接头更稳定。

二、焊接性能

• 功率更强：标配6500W超声输出，穿透力强，适配大截面与多层线束焊接

• 速度更快：单焊点约0.2–0.8 秒，效率为手工焊锡10 倍以上

• 强度更高：接头强度达线材本体95% 以上，电阻更低（＜0.02Ω），大电流导通更安全

• 无热损伤：低温固态焊接，不损伤绝缘层，兼容细导线与精密高压线束

• 环保降本：免焊锡、无助焊剂，无废气废水，长期使用成本更低

三、智能控制与稳定性

• 多模式精准控制：时间 / 能量 / 功率三模式，适配铜、铝及铜铝异种焊接

• 全闭环控制：自动追频、振幅补偿、压力闭环，6500W 长时间运行一致性优异

• 智能品质管理：压力实时监测、焊接质量自动判定、数据存储、异常报警

• 宽规格兼容：支持0.08–50mm²铜线 / 铝线，满足高压大线径生产需求

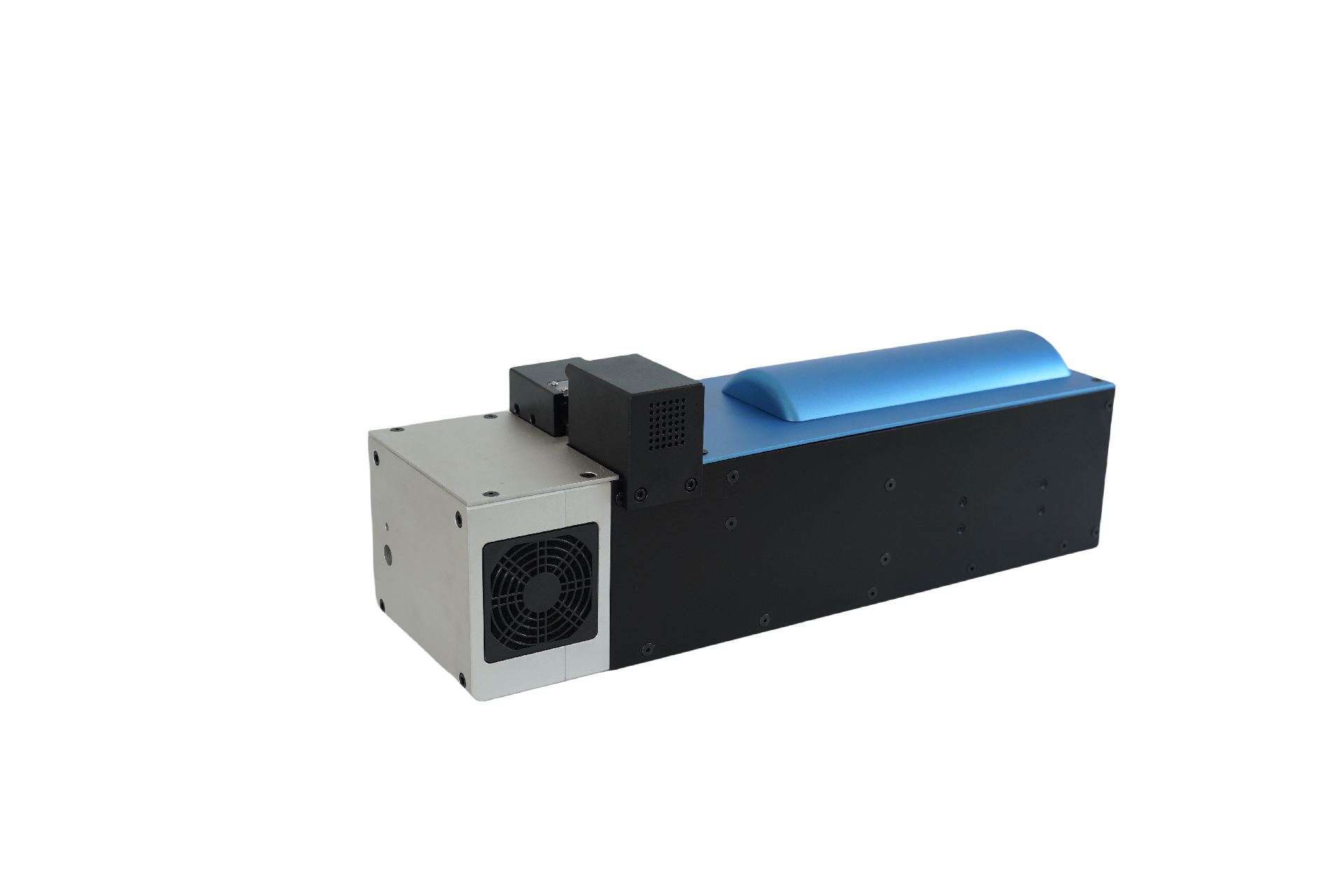

四、典型结构与配置

• 超声系统：6500W 数字发生器、大功率换能器、重载变幅杆、定制焊头 / 模具

• 控制系统：Windows 智能操作系统，操作直观、参数可调

• 辅助功能：自动计数、数据导出、故障诊断、MES 对接、多重安全防护

五、主要应用场景

• 新能源汽车：动力电池线束、电机引线、高压线束、CCS 采集线、大电流母排

• 传统汽车：车身主线束、车灯、传感器、ECU 大功率连接

• 电子电气：工业机器人电缆、医疗设备导线、航空航天线缆、家电大功率线束

• 储能与光伏：电池模组、汇流排、光伏引线、储能系统大线径连接
